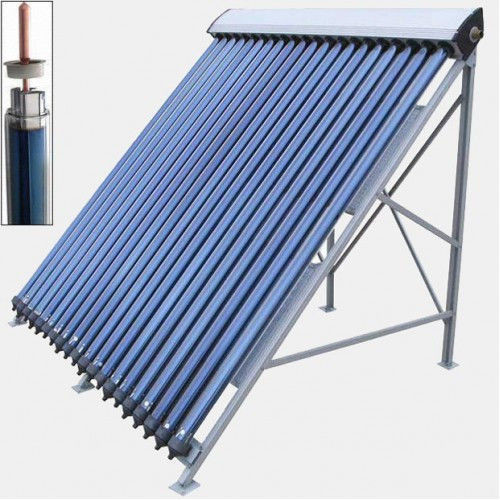

Солнечный коллектор CH-31 Heat Pipe 20 трубок

Вакуумный трубчатый солнечный коллектор СН-31 состоит из 20 вакуумных трубок с медными тепловыми трубками типа Heat Pipe внутри для систем горячего водоснабжения и поддержки отопления.

Основное отличие вакуумные трубок типа Heat Pipe - это наличие медной трубки в центре двухслойной стеклянной колбы. Солнечная система с тепловыми трубками Heat Pipe поддается управлению благодаря устойчивости трубок к замораживанию и перегреву. Рабочая температура от -40°С до +250°С. Солнечные коллектора с трубками типа Heat Pipe используются в системах с отдельно стоящим накопительным баком косвенного нагрева, устанавливаются последовательно друг к другу и имеют отдельный контур с циркуляционным насосом.

Преимущества

1. Благодаря цилиндрической форме трубок солнечные лучи в течение дня падают на равную по площади поверхность, что дает возможность коллекторам работать стабильно с максимальной мощностью в течение целого дня.
2. Высокоселективное многослойное покрытие, позволяет нагревать теплоноситель до 250°С.
3. 98% поглощения солнечного излучения (от инфракрасной до ультрафиолетовой части спектра). Улавливаются не только прямые солнечные лучи, но и большая часть отраженного и рассеянного солнечного излучения.
4. Цилиндрическая форма элементов препятствует загрязнению коллекторов. Трубки прекрасно омываются дождем и устойчивы к ударам крупного града 25 мм.
5. Рама и корпус коллектора выполнены из антикоррозийного, легкого алюминиевого сплава.
6. Легкая замена одной колбы без опорожнения всей установки.

Применение

1. Территориально: могут быть использованы во всех климатических зонах: от умеренных до жарких.
2. Сезонные особенности: эффективно используются как в теплый, так и в холодный сезон года.
3. Тип водопроводной системы: применяются в водопроводных системах низкого и высокого (магистрального) давления.
4. Тип установки: активная (система снабжена контроллером и насосом).
5. Широта применения: обеспечивают нагрев воды для горячего водоснабжения и поддержки отопления помещений.

Конструкция

Вакуумная трубка солнечного коллектора СН-31 выполнена из высококачественного боросиликатного стекла и имеет двухслойную колбу. Внутренняя стеклянная трубка имеет специальное селективное покрытие (композит: алюминий нитрид алюминия), способствующий улавливанию солнечного излучения. Внутрь колбы введена алюминиевая пластина, повторяющая контуры колбы и замыкающаяся на центральной медной трубке. В медную трубку введено небольшое количество нетоксичной легко вскипающей жидкости при пониженном давлении. Нагреваясь жидкость испаряется и разогревает медную трубку (т. е. выступает в качестве локального теплоносителя).

В свою очередь разогретая медная трубка Heat Pipe передает тепло теплоносителю (антифризу) в проточной части коллектора через теплообменный наконечник (медь).

Далее нагретый теплоноситель поступает в теплообменник бака накопителя.

Технические характеристики
