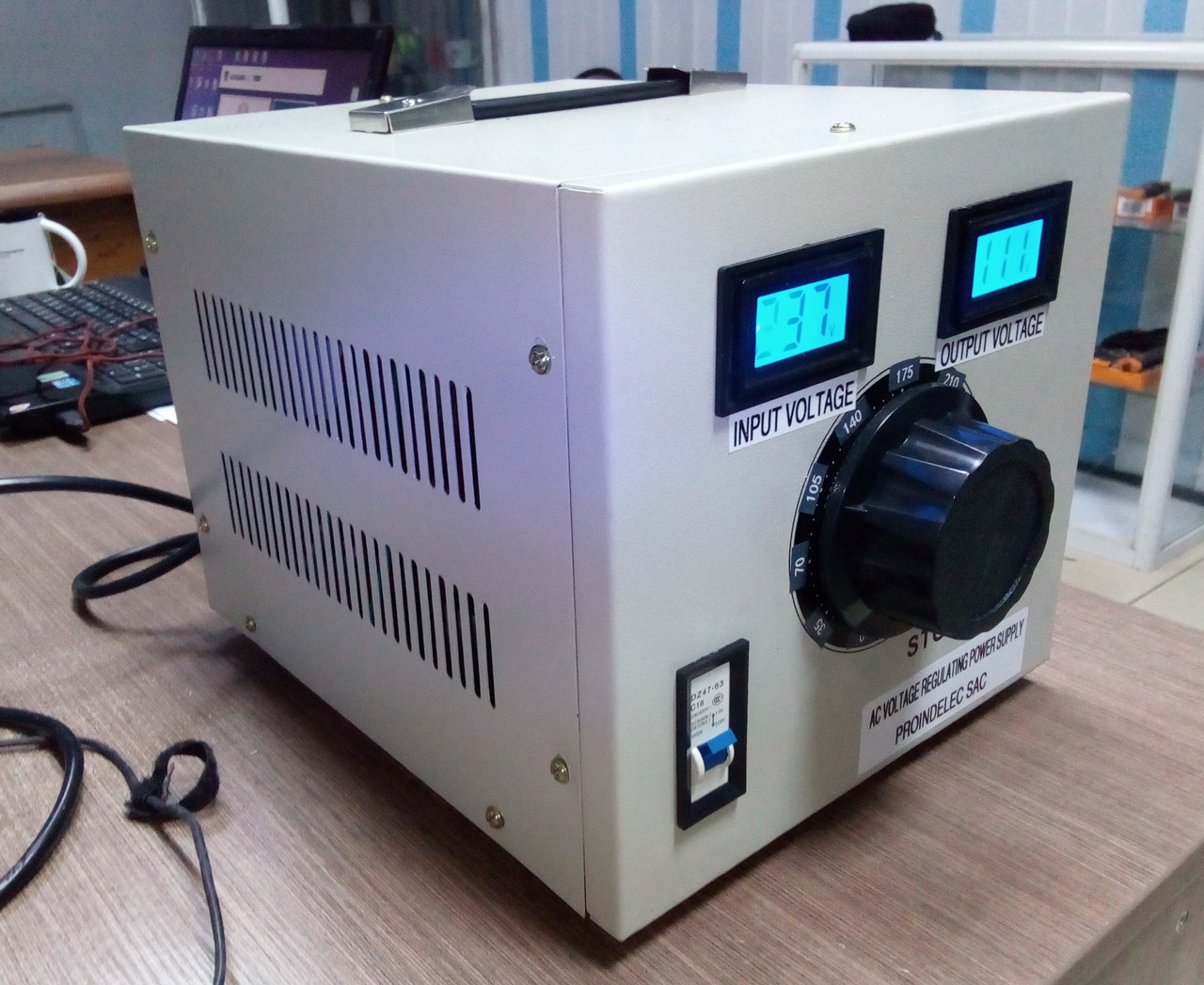

Трансформатор ЛАТР STG-3000W, напряжение 0-300 В

Трансформатор ЛАТР STG-3000VA предназначен для плавного ручного регулирования напряжения в пределах от 0 до 300 В, частотой 50Гц.

ТРАНСФОРМАТОР  (от латинского transformo — преобразую) электрический — устройство для преобразования переменного напряжения по величине.

Специальные регулируемые линейные автотрансформаторы (ЛАТР), предназначены для плавного регулирования напряжения при питании от сети 220V или 380V, частотой 50 Гц, при использовании в качестве лабораторного прибора для наладки и тестирования различного электрооборудования.

Устройство и принцип действия: Регулирование напряжения осуществляется за счет изменения коэффициента трансформации. При перемещении угольной щетки по обмотке автотрансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации, равном 1, вся электрическая энергия из сети передается в нагрузку гальванически. Электромагнитный узел изделия помещен в металлический корпус, обеспечивающий защиту от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защищающий пользователя от высокого напряжения сети. Все модели автотрансформаторов снабжены шкалой поворота ручки регулятора, а однофазные модели также и вольтметром, расположенным на корпусе изделия и показывающим действующее значение выходного напряжения
Однофазные лабораторные автотрансформаторы ЛАТР предназначены для повышения или понижения напряжения переменного тока «вручную».
Диапазон регулировки напряжения: от 0 до 300V. Автотрансформаторы являются статическими преобразователями напряжения, в котором первичная и вторичная цепи (обмотки) соединены между собой электрически, т. е. одна обмотка является частью другой.
Однофазный автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолировавнную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольной щетки.

Условия эксплуатации ЛАТР STG-3000W:

• температура окружающей среды от -5°С до 60°С
• отсутствие вибрации, тряски, ударов
• относительная влажность воздуха при температуре 25°С, не более 80%
• степень защиты автотрансформатора: IP20

Технические характеристики:

• входное напряжение: 220 В;
• мощность: 3000 Ва (2400 Вт);
• диапазон регулировки: 0 - 300 В;
• индикатор напряжения вых.: ЖК дисплей;
• габаритные размеры: 290 х 235 х 230 мм;
• вес 12, 8 кг.
