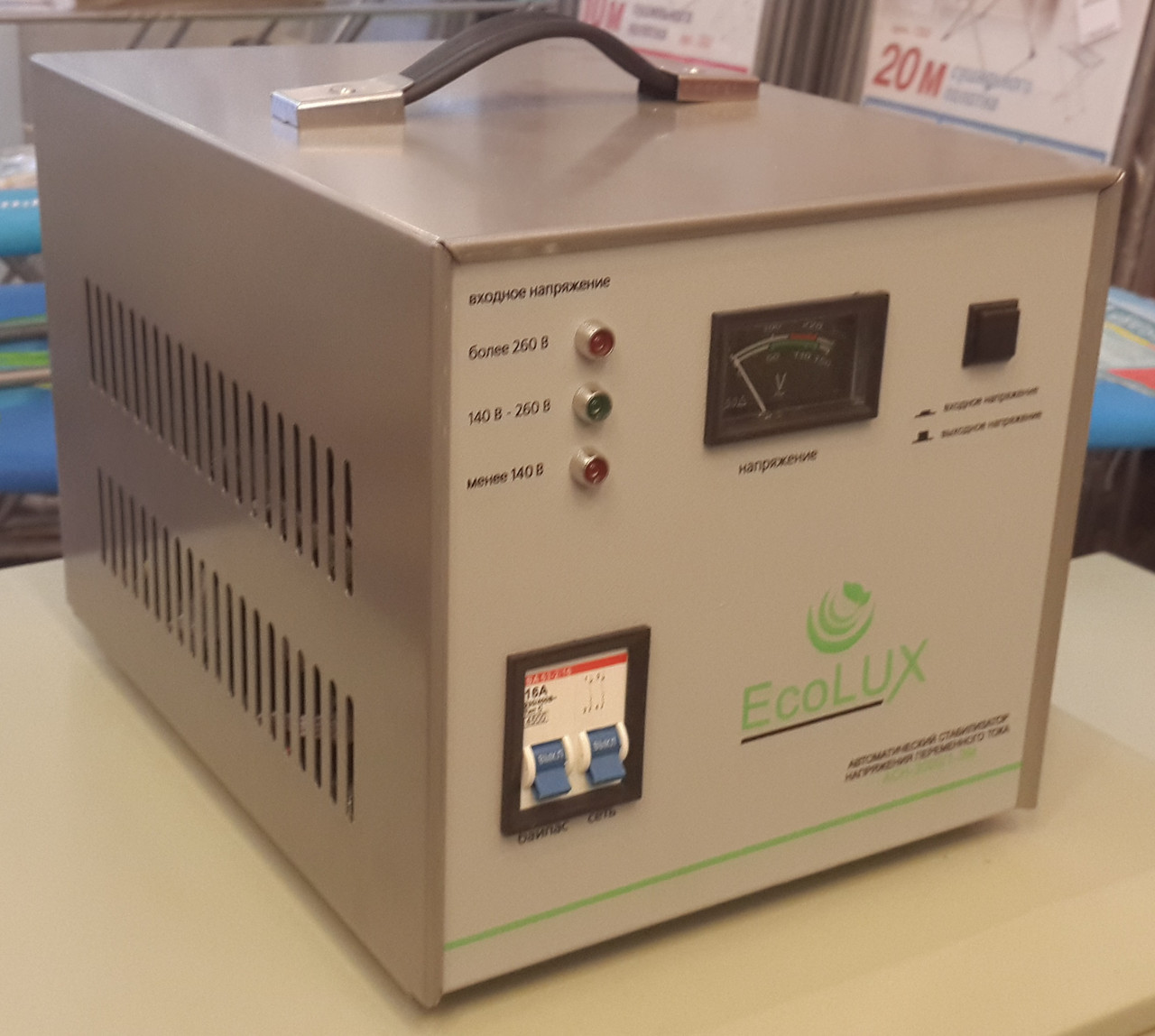

Стабилизаторы напряжения ECOLUX предназначены для автоматического поддержания напряжения электрической сети в заданных параметрах 220 Вольт.
Электромеханический стабилизатор напряжения переменного тока представляет собой вольтодобавочный трансформатор напряжения, автоматическое регулирование которого осуществляется с помощью поворотного щеточного контакта, оснащенного сервоприводом ― автоматически управляемым электромеханическим приводом.
Однофазные электромеханические стабилизаторы мощностью до 3000ВА (вольтампер) имеют, как правило, один автотрансформатор и один щеточный узел (двухщёточные стабилизаторы не нашли широкого применения из-за более высокой цены), модели мощностью 5-10кВА обычно еще оснащаются и вольтодобавочным трансформатором. Мощные однофазные электромеханические стабилизаторы могут быть с двумя или тремя трансформаторами.
Самым главным преимуществом стабилизаторов электромеханического типа является плавность регулировки напряжения и высокая точность стабилизации при относительно низкой стоимости.
К плюсам электромеханических стабилизаторов напряжения относятся:
- широкий диапазон входных напряжений ― для стабилизатора от 140В до 260В;
- отсутствие искажений синусоиды на выходе;
- достаточно высокая перегрузочная способность (до 200% в течение нескольких секунд);
- низкая чувствительность к помехам и искажениям формы, частоты тока и напряжения на входе, что делает возможным применение электромеханических стабилизаторов в промышленных условиях;
- бесшумная работа при отсутствии перепадов напряжения и с нулевой нагрузкой.
Главным же недостатком электромеханических стабилизаторов является наличие движущихся частей. Наличие скользящего контакта между графитовой щеткой и катушкой автотрансформатора ― в зависимости от частоты перепадов напряжения щетки потребуют замены через 3-7 лет (правда, данная операция в большинстве случаев является простой и недорогой). А примерно через 5-10 лет вследствие механического износа может потребоваться ремонт или замена сервопривода щетки.
Так же минусами данных стабилизаторов можно назвать еще:
- температура окружающей среды должна быть не ниже -5ºС;
- относительно невысокая скорость стабилизации напряжения (10мс). Некоторые стабилизаторы имеют по две щетки на автотрансформатор, что вдвое повышает скорость срабатывания (но и повышает стоимость стабилизатора);
- работа сервопривода сопровождается характерным звуком в течение времени, необходимого для стабилизации напряжения на выходе стабилизатора (как правило, доли секунды).
Характеристики
Диапазон входного напряжения, В | 140-260 |
Номинальная величина входного напряжения, В | 220±2% |
Номинальная мощность при Uвх≥190 В (кВт) | 3 |
Рабочая частота (Гц) | 50 / 60 |
КПД, при нагрузке 80% не менее | 97 |
Точность поддержания выходного напряжения (%) | 2 |
Масса нетто (кг) | 11,5 |
Охлаждение | естественное |
Время регулирования (мс) | 10 |
Искажение синусоиды | отсутствует |
Высоковольтная защита (В) | 260±5 |
Класс защиты | IP 20 (негерметизирован) |
Габаритные размеры, Д×Ш×В (мм) | 310х235х215 |
Рабочая температура окружающей среды (оС) | 0-45 |
Относительная влажность воздуха, не более (%) | 80 |
