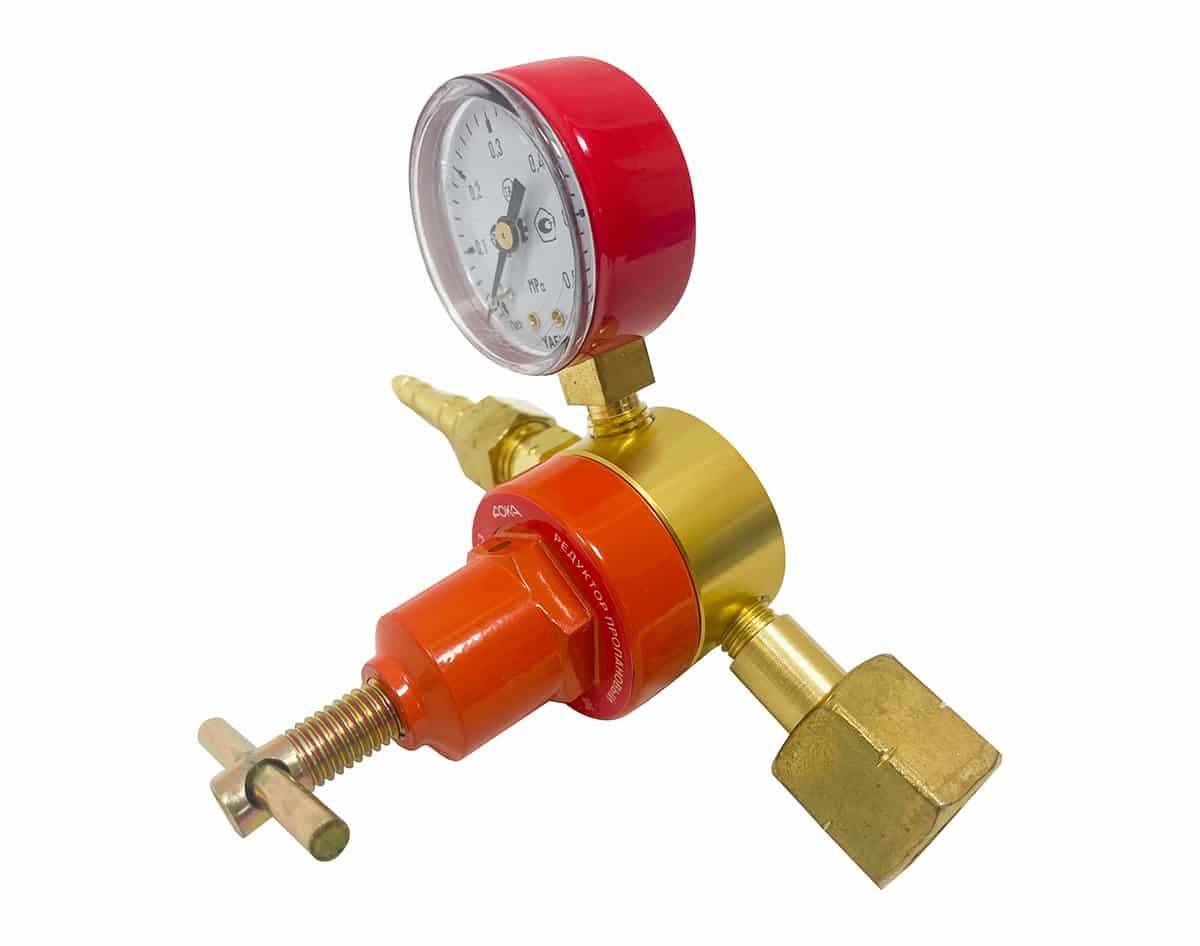

Редуктор пропановый БПО-5-3 ДОКА

Регуляторы давления (редукторы) баллонные пропановые одноступенчатые серии БПО-5-3 предназначены для понижения и регулирования давления газа – пропана (бутана, метилацетиленпропадиеновой смеси), поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки..

Редуктор изготавливается в соответствии с требованиями технических условий ТУ 28.29.70-001-38350642-2020, ГОСТ 13861-89, и ГОСТ12.2.052-81.

Редуктор выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур -15°¸+45° С.

Принцип работы
Понижение давления газа в редукторе происходит путём одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний, перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан.

Технические характеристики:

• тип газа: пропан;
• назначение: газ в баллонах;
• мах рабочее давление: 0,3 МПа;
• мax пропускная способность: 5 м³/ч;
• выходное соединение: 6 мм, 9 мм;
• количество манометров: 1;
• габариты: 140х135х85 мм;
• входное соединение: W21,8x1/14”LH;
• материал: латунь;
• вес: 0,32 кг;
• бренд: ДОКА;
• производство: Китай
