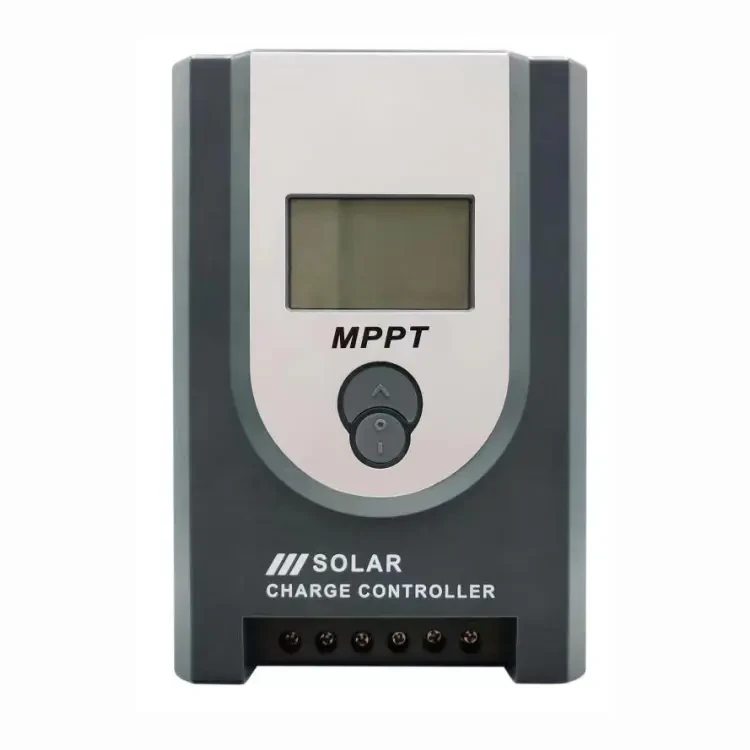

Солнечный контроллер – это зарядное устройство, которое для зарядки аккумуляторов использует электрическую энергию, вырабатываемую солнечными панелями. Контроллер преобразует напряжение солнечных панелей в напряжение, подходящее для заряда аккумуляторов, регулирует процесс зарядки и следит за тем, чтобы аккумуляторы не перезарядились.
MPPT контроллер – это эффективный DC-DC конвертер, который используется для максимизации выходной мощности солнечной системы. Из-за того, что количество солнечного света, попадающего на солнечную панель в течение дня, меняется, напряжение и ток панели также постоянно меняются. Контроллер проверяет напряжение солнечной панели, сравнивает его с напряжением аккумуляторной батареи и определяет наибольшую мощность, которую панель способна генерировать в данных условиях. После этого контроллер устанавливает такое выходное напряжение, чтобы получить максимальный ток зарядки аккумулятора.
Эффективность MPPT контроллеров превышает 95%, поэтому они подходят для систем мощностью 400-1000 Ватт. Поскольку контроллер допускает большее входное напряжение перед подключением солнечные панели можно соединять последовательно.
Особенности:
- Универсальное использование: солнечный контроллер заряда имеет функцию самоактивации литиевой батареи, универсален для литиевой батареи, кислотной батареи.
- Сверхвысокая эффективность: использование эффективного чипа, технологии отслеживания точек высокой мощности MPPT, коэффициент использования солнечной энергии составляет до 99%.
- Цифровой дисплей, простая установка различных параметров, интуитивно понятный интерфейс.
- Высокая безопасность: с защитой от высокого и низкого напряжения, перегрузки, перегрева, обратного подключения положительной и отрицательной полярности, короткого замыкания на выходе, защита от перегрузки по току и повреждения.
- Широкий диапазон применений: подходит для систем производства солнечной энергии, солнечных уличных фонарей, солнечных зарядных устройств, солнечных световых коробов, жилых автофургонов и т. д.
Технические характеристики:
- Максимальное напряжение открытой цепи солнечной панели: 100 В (при самой низкой температуре), 92 В (при стандартной температуре 25°);
- минимальное напряжение солнечной панели: 20В/40В/60В/80В;
- номинальный ток заряда: 20 А;
- максимальная мощность солнечной панели:
- 12 В: 260 Вт;
- 24 В: 520 Вт;
- диапазон напряжения батареи: 8 – 32 В;
- напряжение системы: 12 В / 24 В авто;
- номинальный ток разряда: 10 А;
- потребление без нагрузки:: ≤50 мА;
- высочайшая точность MPPT: 99%;
- максимальная эффективность зарядки: 97%;
- режим управления зарядкой: многоступенчатый (MPPT, насыщающий, поддерживающий, выравнивающий, CV);
- напряжение поддерживающего заряда: 13.8 В / 27.6 В;
- напряжение насыщающего заряда: 14.4 В / 28.8 В;
- напряжение выравнивающего заряда: 14.6 В / 29.2 В;
- напряжение отключение нагрузки: 10.8 В / 21.6 В;
- напряжение возобновления нагрузки: 12.6 В / 25.2 В;
- режим управления нагрузкой: нормальный режим, управление освещением, управление освещением и хронометражем, управление хронометражем, управление обратным освещением;
- напряжение в точке управления освещением: 5В/10В/15В/20В;
- тип батареи: гелевые, SLD, FLD и USR (по умолчанию), литиевые батареи 3 серии 3,7 В, 4 серии 3,7 В, 4 серии 3,2 В, 5 серии 3,2 В;
- пользовательский интерфейс: ЖК-дисплей с подсветкой, 2 кнопки;
- режим охлаждения: теплоотвод из алюминиевого сплава;
- датчик температуры: встроенный;
- режим связи: RS485, RJ45 порт;
- рабочая температура: от -20 до +55°C;
- температура хранения: от -30 до +80°C;
- влажность: 10 - 90 % без конденсата;
- класс защиты: IP30;
- тип заземления: положительное заземление;
- диаметр клеммной проволоки: 16 мм²/3AWG;
- диаметр монтажного отверстия: 5 мм;
- сертификация: CE;
- размер контроллера: 175x120x47 мм
Основные | |
---|---|
Тип контроллера | MPPT |
Максимальный ток солнечной батареи | 20 А |
Максимальный ток нагрузки | 10 А |
Максимальное напряжение солнечных батарей | 100 В |
Напряжение отключения питания | 21.6 В |
Напряжение возобновления питания | 25.2 В |
Температурная компенсация | Да |
Минимальная рабочая температура | -20 град. |
Максимальная рабочая температура | 55 град. |
Максимальная мощность панели | 520 Вт |
Электронная защита | Защита от перенапряжения, Защита от короткого замыкания, Защита от неправильной полярности, Защита от перегрева, Защита от обрыва в цепи |
Сечение подключаемых проводов | 16 кв.мм |
Индикатор уровня заряда | Да |
Производитель | SLD |
Габаритные размеры | |
Длина | 175 мм |
Ширина | 120 мм |
Высота | 47 мм |
- Цена: 50 000 ₸
