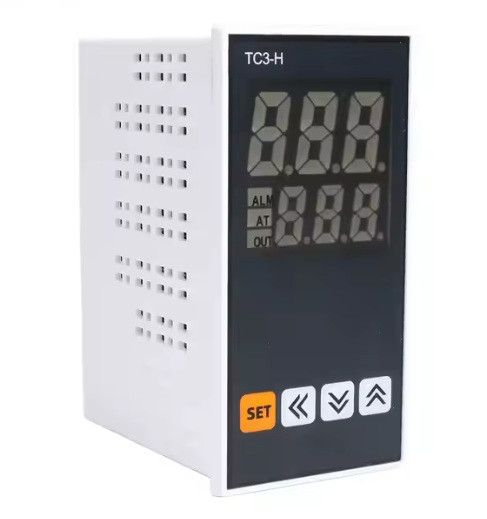

Регулятор температуры, терморегулятор с двойным цветным дисплеем TC3-H

Регулятор температуры, терморегулятор TC3-H это специальное устройство для контроля нагревательного процесса, обеспечения точной, эффективной регулировки температуры. Регулятор имеет двойной цветной дисплей.

ПИД-регулятор TC3-H – пропорционально-интегрально-дифференцирующий термоизмеритель, т.е. устройство с обратным управлением. Параметры ПИД применяются в автоматических системах управления для образования главного сигнала, который определяется 3 слагаемыми:

• Пропорциональное. Данное слагаемое отвечает за настоящее, реагирует на ошибку, происходящую в текущий момент времени.
• Интегральное. Слагаемое используют для корректировки статических ошибок. Оно отвечает за прошлое, накапливает предыдущие ошибки, убирает высокочастотные шумы.
• Дифференциальное. Это слагаемое предназначено для противодействия отклонениям от целевого значения, которые прогнозируются в будущем, реагирует на тенденцию изменения ошибки.

Красными цифрами на верхнем дисплее показана температура термопары, текущая (PV), зелеными цифрами – установка (SV). В установке – температура, которую надо поддерживать. При этом, если красное значение ниже зеленого, контроллер подает сигнал на реле, о чем сигнализирует индикатор самого реле.

Регулятор температуры совместим с термопарами K,E,J,B,S,R,N,T,Pt100 ,Cu50.

Точность измерения -0,5%

При регулировании температурного параметра на термопаре до зеленого значения или выше управляющий сигнал должен пропасть, а при опускании температуры, ниже установленной, индикатор должен снова сигнализировать об установлении режима управления. Причем при большой разнице между реальной температурой и установкой управляющий сигнал будет не прерывистым, а постоянным (мигание индикатора изменится на свечение).

Технические характеристики:

• тип: терморегулятор;
• напряжение питания: AC220 В или DC24 В;
• потребляемая мощность: 8ВА;
• типы подключаемых термопар: K,E,J,B,S,R,N,T;
• типы резистивных термопреобразователей: Pt100 Cu50;
• линейный ток: 0-20mA, 4-20mA;
• линейное напряжение: 0-5 В, 0-10 В;
• точность дисплея: ± 0.5%;
• напряжение на выходе: 220 в;
• максимально допустипый ток: 5А;
• тип контактов: 1NO1NC;
• метод управления: контроль положения ВКЛ/ВЫКЛ. PID-контроль;
• время реагирования: 100 мс;
• сопротивление изоляции: Min.100μΩ;
• температура окружающей среды: -5-40 ℃;
• температура хранения: -10-50 ℃;
• допустимая влажность окружающей среды: 35-85%;
• габаритные размеры: 96x48x79 мм;
• размер лицевой панели: 96x48 мм;
• вес: 1,5 кг
