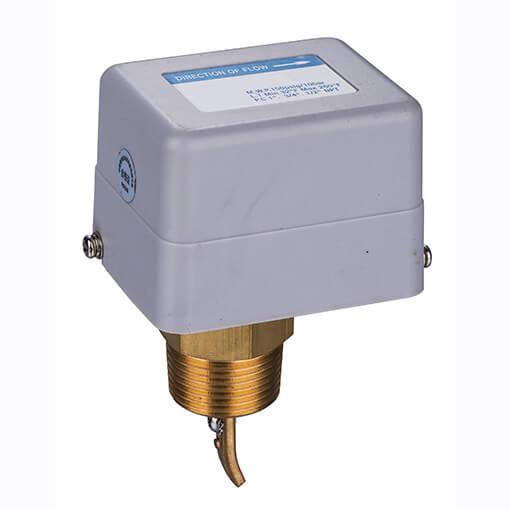

Реле протока серии MGS для изменения расхода жидкости, протекающей по трубопроводу, например, воды, этиленгликоля или других неопасных жидкостей.
Когда появляется проток жидкости однополюсный двухпозиционный переключатель (SPDT) замыкает один контур, одновременно размыкая другой контур.
Обычно применяется в морозильных системах. Когда охлаждающая вода высыхает, реле может эффективно отключать ток компрессора, защищая морозильную камеру и всю систему охлаждения от повреждений.
Преимущества:
- Давление жидкости до 1 МПа, применение в широком диапазоне;
- Лепестки из нержавеющей стали 3-х секционные, для трубопроводов диаметром 25 – 75 мм;
- При необходимости можно уменьшить количество лепестков или изменить их длину;
- Реле протока может быть дополнено 6-дюймовым лепестком, для трубопроводов диаметром 100 – 150 мм;
- Регулирование величины расхода;
- Корпус с полностью закрытой конструкцией, с эффективной защитой от пыли и водяных паров (в которых может быть небольшое количество росы);
- Большое пространство для проводки, удобное подключение.

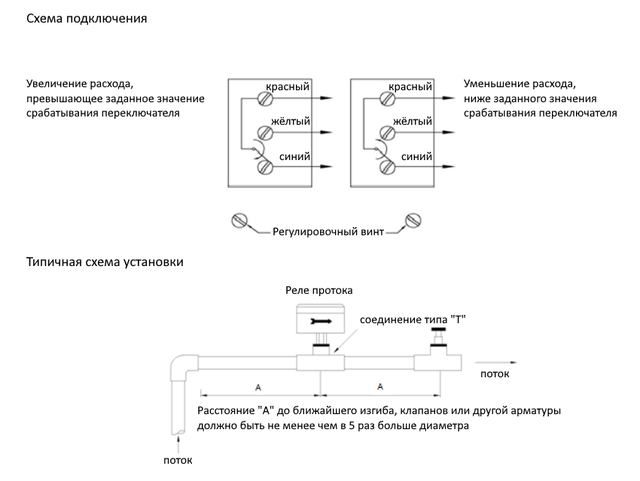

Установка:
- Присоединение трубы: резьбовое 1" 11-1/2 NPT;
- Направление стрелки на цилиндре должно совпадать с направлением потока в трубе;
- Переключатель расхода воды должен быть установлен в горизонтальном трубопроводе, при необходимости установки в вертикальной трубе, поток жидкости должен быть восходящим;
- Категорически не допускается установка в вертикальном трубопроводе с нисходящим потоком;
- Абсолютно не допустим обратный поток.
Конструкция лепестков
- (*) лепестки, установленные на заводе-изготовителе;
- (∆) дополнительные лепестки (не установлены).
После обрезки лепестков для установки их верхняя часть не должна иметь трения со стеной, а нижняя – зазор в 5 – 10 мм.
Технические характеристики:
- присоединение: 1” 11-1/2 NPT;
- электрическая нагрузка: AC250В 15А, AC380В 10А;
- максимальное рабочее давление: 10.34 бар;
- температура жидкости: от 0 до +120°C;
- температура окружающей среды: от 0 до +60°C;
- срок службы сильфона: 500000 раз;
- стандарт защиты: IP54;
- размеры: 142×94×60 мм;
- страна-изготовитель: Китай
Основные атрибуты | |
---|---|
Страна производитель | Китай |
Рабочий диапазон | 10.34 бар |
Напряжение | 250 В |
Класс защиты корпусов электронного оборудования | IP54 |
Длина | 142 мм |
Степень защиты, IP | IP54 |
Тип запчасти | Реле |
- Цена: 21 100 ₸
