Насосы ручные типа К предназначены для перекачивания пресной воды, нефтепродуктов и других жидкостей, сходных с водой по физическим свойствам и химической активности с температурой до +50°С и кинематической вязкостью до 0.2*10 – 4 м2/с (до 3°Ву).
Насос приводится в действие с приложением мускульной силы человека, может использоваться в промышленности, сельском хозяйстве, быту.
Корпус насоса и фланцы изготовлены из чугуна, крылья и клапаны – из латуни.
Принцип работы:

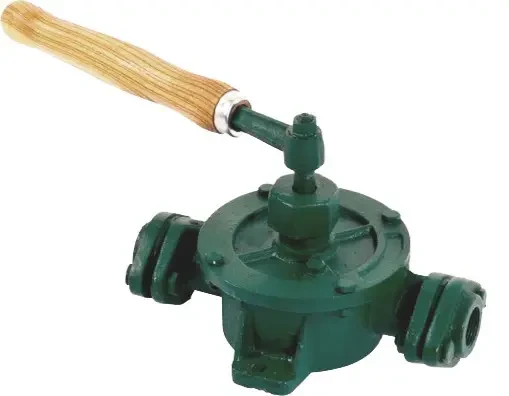

Крыльчатые насосы состоят из корпуса, крышки, «крыла», всасывающей части, четырех клапанов, вала и рычага. Четыре клапана установлены на «крыле» и на всасывающей части. На вале насоса установлена сальниковая набивка и прижимная гайка для уплотнения сальника.
Во время работы крыло вращается с помощью рукоятки рычага туда и обратно таким образом, что каждая сторона насоса поочередно всасывает и вытесняет жидкость. Это обеспечивает непрерывное, слегка пульсирующее протекание жидкости. Две петли позволяют установить насос на любую прочную вертикальную поверхность, например, на стену.
Подготовка к работе
Перед началом работы насос необходимо закрепить в вертикальном положении (всасывающий штуцер внизу, нагнетательный вверху).
Удалите заглушки с всасывающего и нагнетательного патрубков!
ВНИМАНИЕ! В насос залит консервант (масло). Перед установкой насоса его следует промыть теплой водой с моющим средством («фейри», мыло и т.п.) для удаления консерванта (прокачать раствор через насос для удаления масла).
ВНИМАНИЕ! Клапана закрываются под собственным весом! Насос будет работать только в вертикальном положении!
На конце всасывающего шланга обязательно установить обратный клапан. Если насос накручивается на трубу, то обратный клапан обязательно следует установить перед насосом. (Обратный клапан в комплект поставки не входит).
Особенности:
- Мембранный ручной насос с двухпозиционной рукояткой
- Самовсасывающий
- Легко снимаемое зажимное кольцо для обслуживания
Технические характеристики:
- соединение вход/выход: 1-1/2" (25.4 – 12.7 мм);
- скорость потока: 65 л/мин;
- высота всасывания: 6.5 м;
- напор: 20 м;
- габаритные размеры в упаковке: 51×30×29 см;
- масса: 22.5 кг
Основные | |
---|---|
Максимальная пропускная способность | 3.9 куб. м/час |
Режимы работы диафрагменного насоса | Положительная высота всасывания |
Максимальная кинематическая вязкость рабочей жидкости | 4 кв. мм/с |
Минимальная кинематическая вязкость рабочей жидкости | 2 кв. мм/с |
Максимальная температура рабочей жидкости | 50 град. |
Вес | 22.5 кг |
Производительность | 65 литр/мин |
Габаритные и присоединительные размеры | |
Ширина | 300 мм |
Длина | 510 мм |
Высота | 290 мм |
- Цена: 117 000 ₸
